Einfach Hochglanz ohne Lackierung

Pinneberg, den 24. August 2017

Auf diese Weise entstehen individuelle Kunststoffprodukte mit den passenden Farben und einer wertigen Hochglanzoptik – zugeschnitten auf die Anforderungen an das Endprodukt.

Bei dem Variotherm-Verfahren wird die Formmasse bei wesentlich höheren Werkzeugtemperaturen, die oberhalb der Erweichungstemperatur des Kunststoffes liegen, eingespritzt. Somit wird die Erstarrung im Randschichtbereich des Bauteils bis nach der vollständigen Füllung der Form während der Nachdruckphase hinausgezögert. Durch die höhere Werkzeugtemperatur während des Einspritzvorgangs bleibt der Kunststoff an der Werkzeugwand länger schmelzflüssig, sodass Phänomene wie Blasenbildung und die Bildung von Bindenähten und ähnlichem unter- drückt werden. Um nach dem Einspritzen eine ausreichende Entformungssteifigkeit zu erhalten und eine drastische Erhöhung der Zykluszeiten zu vermeiden, muss der Formeinsatz nach dem Einspritzen gekühlt werden. Dies wird technisch durch eine konturnahe und homogene Temperierung der Werkzeugform realisiert und gewährleistet.

Durch das Variotherm-Verfahren können Endprodukte mit hoher Oberflächenqualität und verbesserten Materialstrukturen erreicht werden, da Bindenähte, Einfall- und Glanzstellen auf den Oberflächen eliminiert werden können. Daneben bietet das Verfahren weitere Vorteile bezüglich Mechanik und Geometrie der Formteile.

Mechanik

• Höhere Kristallinität

• Weniger Spannung

Oberfläche

• Erhöhung des Glanzes
• Vermeidung von sichtbaren Bindenähten
• Verbesserte Oberflächenqualität für geschäumte bzw. faserverstärkte Teile (Sichtbereich)
• Reduktion von Einfallstellen (längerer Nachdruck)
• Abformung feinster Strukturen (Mikro, Nano)

Geometrie

• Verbesserte Konturtreue

• Weniger Nachschwindung

Füllverhalten

• Fließwege und dünne Wandstärken beim Dünnwand- und Mikrospritzgießen

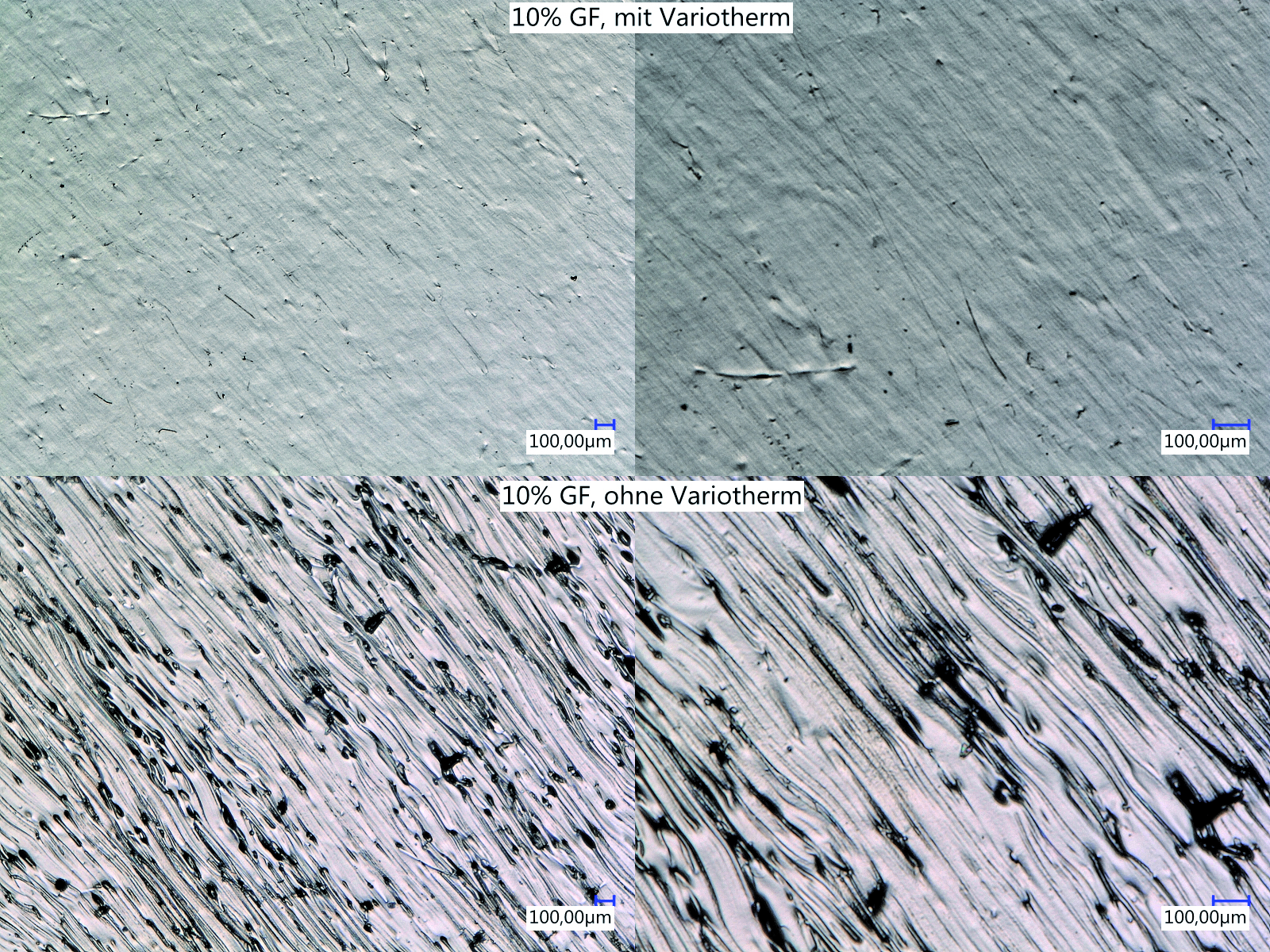

Für Produktdesigner eröffnen sich hierdurch ungeahnte Gestaltungsmöglichkeiten. So lassen sich beispielsweise glasfaserverstärkte Kunststoffe durch das Verfahren auch als Sichtteil verbauen und ideal in eine glatte Oberfläche einbinden – ganz ohne zusätzliche Lackierung.

Neben neuen Designoptionen können durch das Variotherm-Verfahren zusätzliche Prozessschritte zur nachträglichen Bearbeitung der Formteile eingespart werden – was Zeit und Geld spart. Für glasfaserverstärkte styrolbasierte Copolymere und deren Blends sowie Luranyl^®-Produkte stellt dieses Verfahren eine Alternative zum aufwendigeren 2K-Spritzguss dar. Vorteile ergeben sich auch im Falle von mikrostrukturierten Geometrien, sowie makroskopischen Teilen mit geringer Wandstärke. Durch das Verhindern einer frühzeitigen Schmelzerstarrung wird ein Abformen komplexer Teile ermöglicht.
